Описание и преимущества:

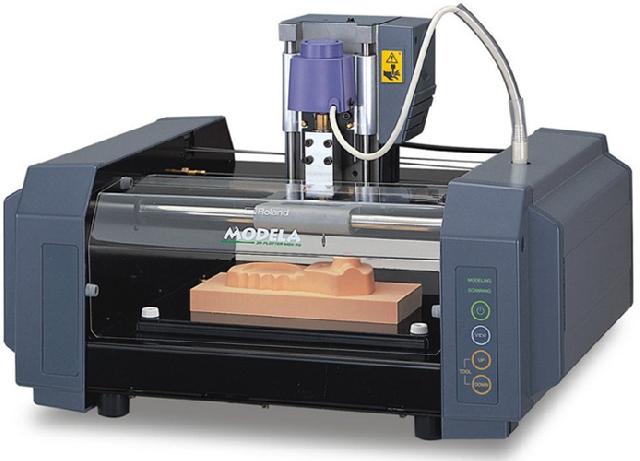

Уникальность новой машины MDX-15 фирмы Roland в том, что она совмещает в себе функции трехкоординатной фрезерной машины и 3D-сканера.
При установленной сканирующей головке эта машина способна оцифровать трехмерный объект, создав его точную компьютерную модель. После смены сканирующей головки на фрезерную машина доукомплектовывается до полноценной трехкоординатной фрезерной машины.
Минимальный шаг сканирования составляет 50 микрон, а шаг фрезерования - 25 микрон
MDX-15 комплектуется программным обеспечением для трехмерного сканирования – программой Dr.Picza. Из этой программы можно полностью управлять процессом сканирования: изменять шаг сканирования и размеры зоны, менять выпуклость/вогнутость изображения для создания литейных форм, создавать зеркально- симметричные объекты функцией «зеркало», регулировать наклон объекта, включать функцию сглаживания кривых, устанавливать высоту поверхности.
Функция предварительного просмотра программы Dr.Picza позволяет посмотреть получающееся изображение под любым углом. Можно также залить поверхность объекта цветовой заливкой или текстурой.
Вместе с машиной поставляется программное обеспечение для 3D-обработки: 3D Engrave, MODELA Player и Virtual MODELA. Программа 3D Engrave позволяет делать объемную 3D-гравировку, придает рельеф двухмерной графике, позволяет складывать/вычитать рельефы, выбирать стратегию и режимы обработки, а также строить путь инструмента с учетом его параметров. Программа MODELA Player помогает создавать трехмерные модели, рельефные знаки и прототипы. Программа позволяет загружать файлы форматов DXF и STL, созданные в других программах CAD/CAM и выводить их на MDX-15. Программа Virtual MODELA визуализует процесс обработки с учетом выбранного инструмента и показывает возможную глубину, чистоту и время обработки перед отправкой данных на MDX-15.
Функциональные возможности:
Обработка широкого спектра материалов, в том числе ювелирный воск, модельные пластики, оргстекло, древесину, латунь, алюминий и другие мягкие металлы.
Сканирование объектов практически из любых материалов, в том числе мягкие материалы (пластилин, воск, глина), а также прозрачные (стекло, оргстекло), которые нельзя сканировать оптическими 3D-сканерами
Оцифровка продуктов питания, например, свежих фруктов или суфле.
Сферы применения: ювелирное дело, сувенирное и рекламное производство - гравировка сувенирной продукции, изготовление литейных форм, прототипы изделий, сувенирное и рекламное производство - гравировка сувенирной продукции, изготовления указателей и табличек, WEB-дизайнерская и художественная сфера (работающим с компьютерной 3D-графикой)
|
Модель |
MDX-540 |
MDX-540S |
|
|
Обрабатываемые материалы |
пластики, дерево, цветные металлы |
||
|
Перемещения по осям X/Y/Z, мм |
X x Y x Z: 500 x 400 x 155 мм |
||
|
Расстояние от торца шпинделя до стола |
макс. 254 мм. |
||
|
Размер стола |
длинна x ширина: 550 x 420 мм |
||
|
Максимальный вес заготовки |
при ускорении 0.2g: 12 кг при ускорении 0.1g: 20 кг при ускорении 0.05g: 20 кг |
||
|
Двигатели по осям XY |
серводвигатели, 60Вт |
серводвигатели, 80Вт |
|
|
Подача |
макс. 7.5 м/мин (125 мм/сек) |
||
|
Ускорение |
0.2G, 0.1G, 0.05G |
||
|
Программное разрешение |
в режиме RML-1: 0.01 ммв режиме NC-code: 0.001 мм |
||
|
Механическое разрешение |
0.001 мм |
||
|
Точность позиционирования |
±0.1 мм / 300 мм, без нагрузки |
||
|
Повторяемость |
±0.05 мм, без нагрузки |
±0.02 мм, без нагрузки |
|
|
Возвращение в начальные точки (при вкл/выкл) |
±0.05 мм |
±0.02 мм |
|
|
Двигатель шпинделя |
безщеточный 400 Вт / 750 Вт (опц.) |
||
|
Частота вращения шпинделя |
400-12'000 об/мин; 400-3'000 об/мин для позиционирования и центрования; |
||
|
6.000-60.000 об/мин при установке высокоскор. шпинделя (опц.) |
|||
|
Закрепление инструмента |
цанговое, макс. диаметр 10 мм |
||
|
Язык управления |
RML-1 и NC-code |
||
|
Интерфейс |
USB |
||
|
Энергопотребление |
AC 220-240 В / ±10%, 50/60 Гц |
||
|
Потребляемая мощность |
~700 Вт |
||
|
Уровень шума |
при перемещении (без резки): 65 дБ или менее, в режиме ожидания 40дБ или менее (в соответствии с ISO 7779) |
||
|
Габаритные размеры |
ширина x длина x высота: |
ширина x длина x высота: |
|
|
745 x 995 x 858 мм |
765 x 995 x 858 мм |
||
|
Вес |
102 кг |
||
|
Рабочая температура |
5-40°С |
||
|
Рабочая влажность |
35-80% (без конденсата) |
||
|
Аксессуары (комплектация) |
пульт управления, сетевой шнур, сенсор инструмента, шнур сенсора, гайка для цанги, ключ для цанги, ключ гаечный, шестигранники, RolandSoftwarePackage CD-ROM, SRP Player CD-ROM, руководства пользователя. |
||
|
Автоматическая смена инструмента ZAT-540 (опция) |
|||
|
Количество инструментов |
4 |
||
|
Максимальная длина инструмента |
110 мм |
||
|
Максимальный диаметр инструмента |
10 мм |
||
|
Максимальная масса инструмента |
350 гр |
||
|
Тип инструментальных оправок |
JBS4002 15T |
||
|
Метод выбора инструмента |
прямой выбор, с фиксированным адресом |
||
|
Требуемое давление воздуха |
0,7-1,0 МПа (расход 50 л/мин или больше) |
||
|
Частота вращения шпинделя |
400-12000 об/мин; 400-3000 об/мин для позиционирования и центрования |
||
|
Вес |
6.8 кг (общий вес шпинделя, блока управления, магазина и т.п.) |
||
|
Аксессуары(комплектация) |
блок управления, инструментальный магазин, шпиндель, пневмоцилиндр, основание, сенсор Z-ноль, шайба, винты, шестигранники, стяжки, кабель, и руководство для пользователя |
||
|
Поворотная ось ZCL-540 (опция) |
|||
|
Обрабатываемые материалы |
пластики, дерево, воск (не металлы) |
||
|
Максимальный угол поворота |
±21,474,836.47° (±59,652.3 оборотов) |
||
|
Допустимые размеры заготовки |
диаметр 90 мм, длина 371 мм. (в зависимости от инструмента и типа обработки область будет сокращаться) |
||
|
Толщина заготовки которая может быть закреплена в тисках |
15 - 100 мм |
||
|
Максимальный вес заготовки |
макс. 5 кг, макс. момент инерции: 0.02 кгм2, при использовании центровочного сверла: макс. 1.5 кг. |
||
|
Метод управления |
Одновременное управление 4 осями |
||
|
Подача |
макс. 20 об/мин |
||
|
Программное разрешение |
Режим RML-1: 0.1° режим NC-code: 0.01° |
||
|
Механическое разрешение |
0.002° |
||
|
Статическая точность |
люфт: 0.05°, эксцентриситет: 0.3 мм или менее |
||
|
Габаритные размеры |
длина x ширина x высота: 720 x 100 x 195 мм |
||
|
Вес |
6.5 кг |
||
|
Аксессуары(комплектация) |
привод оси, задняя бабка, основание, вращающийся центр, сенсор оси Y, сенсор оси Z, центрирующий штифт, винты, T-образные гайки, шестигранники, стяжки, руководство пользователя. |
||
